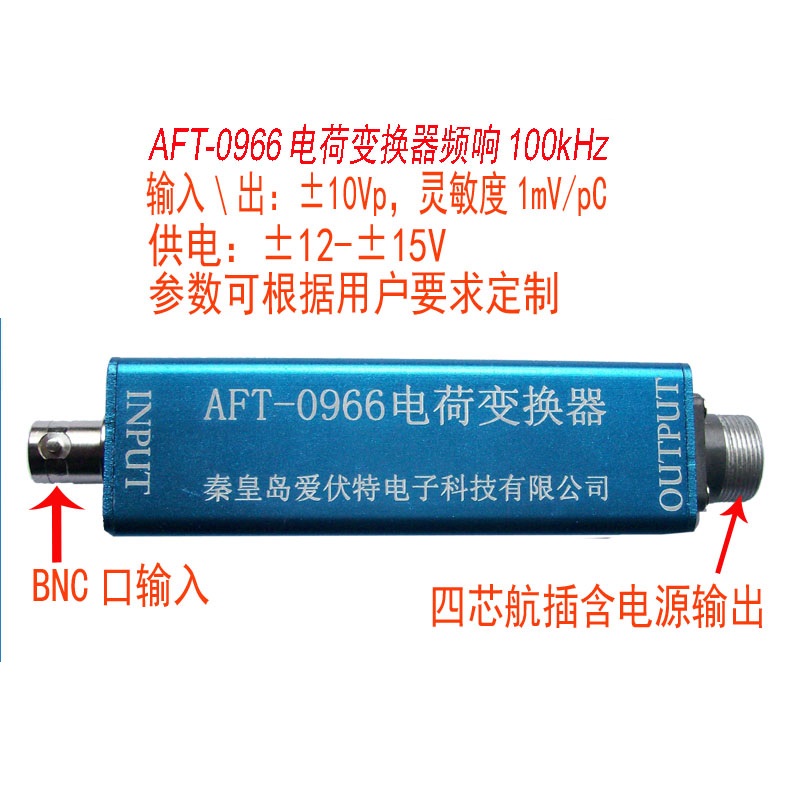

AFT-0966 型电荷变换器
点击下载>>>蓝色小型
电荷放大器是一种用于放大电荷信号的电子设备，其核心作用是将微弱的电荷信号转换为电压信号，以便于后续的信号处理或测量。
>>AFT系列电荷放大器 >> 企业质量标准
|
型号 |
AFT-0961 |
AFT-0962(相当于B&K2650) |
AFT-0963(相当于B&K2635) |
AFT-0965 |
AFT-0966 |
AFT-0968 |
|
检测物理量 |
加速度、力 |
加速度、速度、位移 |
加速度、力 |
加速度、力 |
加速度、力 |
|
|
电荷适调位 |
3位 |
4位 |
3位 |
3位 |
-- |
3位 |
|
最大输入电荷量(PC) |
100000 |
100000 |
100000 |
10000000 |
||
|
最大输出(峰值Vp) |
±10 |
±10 |
±10 |
±10 |
||
|
增益(mV/Unit) |
1、10、100 |
1、10、100、1000 |
1、10、100 |
1 |
0.01、0.1、1、10 |
|
|
频带(Hz) |
0.1—100k |
0.1—100k(A) 2- 10k(V) 2-1k(D) |
1～1500K |
0.2-100k |
2uHz-100khz |
|
|
低通滤波(Hz) |
100、300、1K、10K、30K、L线性 |
1k、10k、50k、100k、200k、1500k |
100k |
100、300、1K、10K、30K、线性 |
||
|
线性度误差 |
1% |
0.5% |
1%(A)、 2%(V)、 3%(D) |
1% |
0.5% |
1% |
|
高通滤波(Hz) |
0.1 |
0.1、1、10 |
1、10、100 |
0.2 |
低频下限2uHz |
|
|
噪声(最大增益时) |
3mV |
15mV |
3mV |
5mV |
||
|
通道数 |
1—8通道任选 |
单通道 |
1—8通道任选 |
|||
|
特 点 |
通用型 |
精密型测量 |
双积分型 |
超高频率测量 PVDF压电薄膜 |
体积小 ±12V供电 |
准静态，可静态标定压电力传感器 |
注:本公司各型电荷放大器，均可增加抗混滤波功能，档位和截止频率点可根据用户要求设置（衰减特性为-70dB/倍频程），型号为在原型号后加字母K.

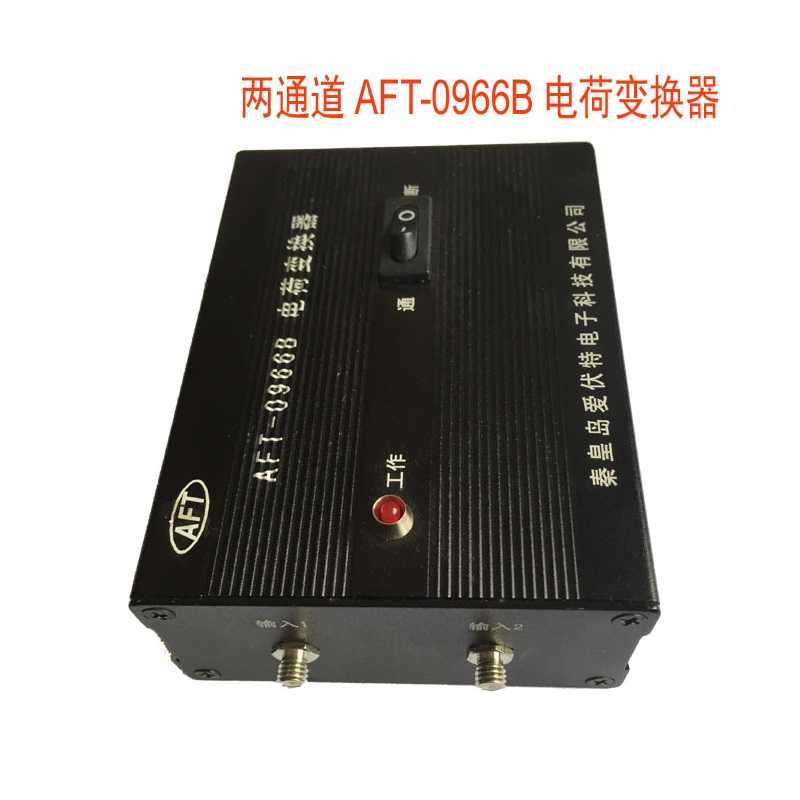

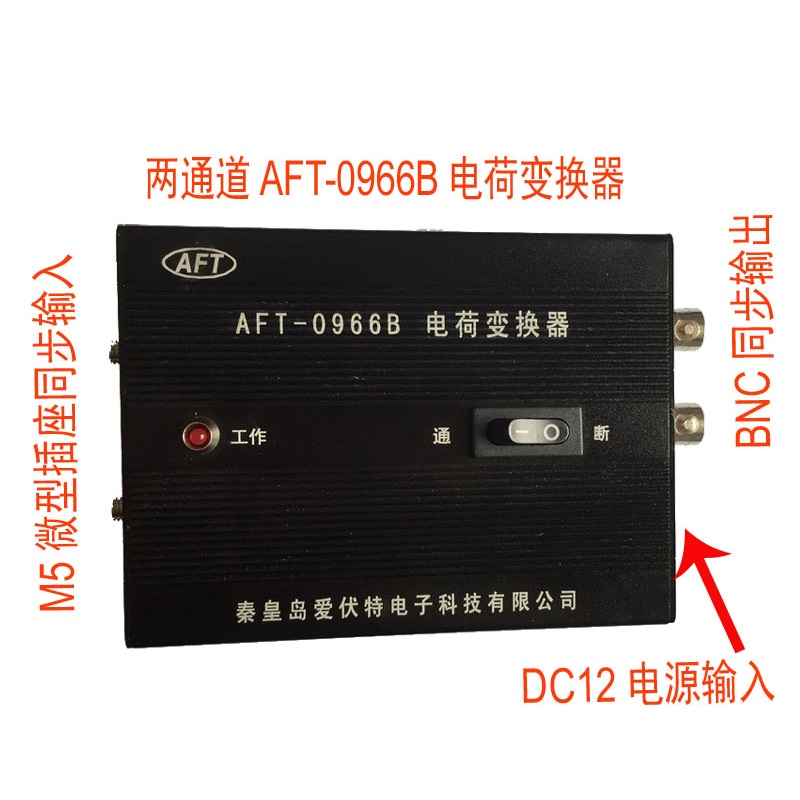

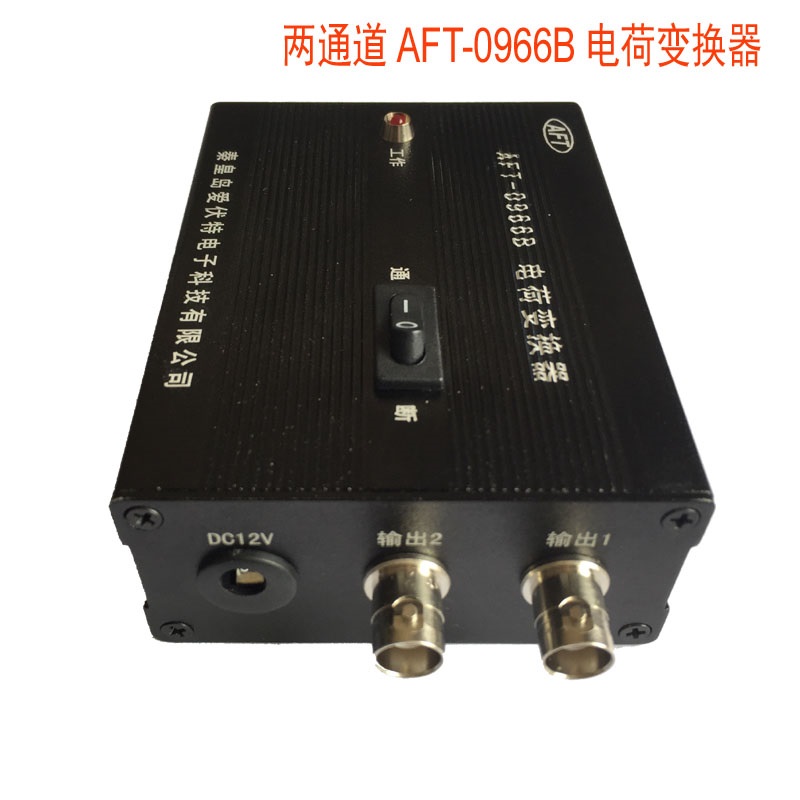

产品描述：
可将电荷信号转换为电压信号输出，具有小型密封、防潮、防震的特点；电荷适调、灵敏度、频带范围可由用户自定。
默认增益:1mV/pC，频带：0.5Hz～100kHz。
技术指标：
1、频带：0.3Hz ~ 100k Hz（可定制）
2、电源电压：±12V - ±15V
3、温度范围：-20℃ ~ +50℃
4、灵敏度：1mV/pC（可定制）
5、最大输入电荷量：100000PC（可定制）
6、输出量程：±10Vp
